Helium-Dichtheitsprüfung für Sicherheitsventile
im automobilen Klimakreis
Vollautomatische Funktions- und Sitzdichtheitsprüfung von Sicherheitsventilen für den automobilen Klimakreis. Die Anlage verarbeitet verschiedene Ventilvarianten völlig rüstzeitfrei innerhalb einer extrem kurzen Taktzeit.
8 s
Helium-Lecksuche Taktzeit je Bauteil
10-5
mbar·l/s Leckrate nachweisbar (Helium)
95 Bar
Prüfdruck
100 %
Vollautomatisch. Kein manueller Eingriff im Prüfablauf
Ursprüngliche Fragestellung:
Der manuelle Prüfprozess bremst die neue Linie
Da beim Kunden verschiedene Varianten des Ventils zum Einsatz kommen, stand man vor einer logistischen und prozessualen Hürde: Die neue Prüflösung musste flexibel genug sein, um unterschiedliche Funktions- und Dichtheitsprüfungen ohne jegliche Rüstzeiten und ohne Bedienereingriffe zu bewältigen.
Gleichzeitig waren die Anforderungen der Automobilbranche an die Prozessgeschwindigkeit hoch: Die geforderte Taktzeit durfte lediglich 8 Sekunden pro Bauteil betragen, um den Durchsatz der Fertigungslinie nicht zu bremsen.
Die Anforderung: Eine hocheffiziente Prüfanlage, die verschiedene Ventilvarianten rüstfrei im extrem schnellen Linientakt (8 Sekunden/Teil) sowohl auf ihre mechanische Funktion als auch auf minimale Helium-Leckageraten bei Drücken von bis zu 140 bar überprüft.
Die Lösung
maßgeschneiderte Prüfanlange – automatisch in die Linie integriert

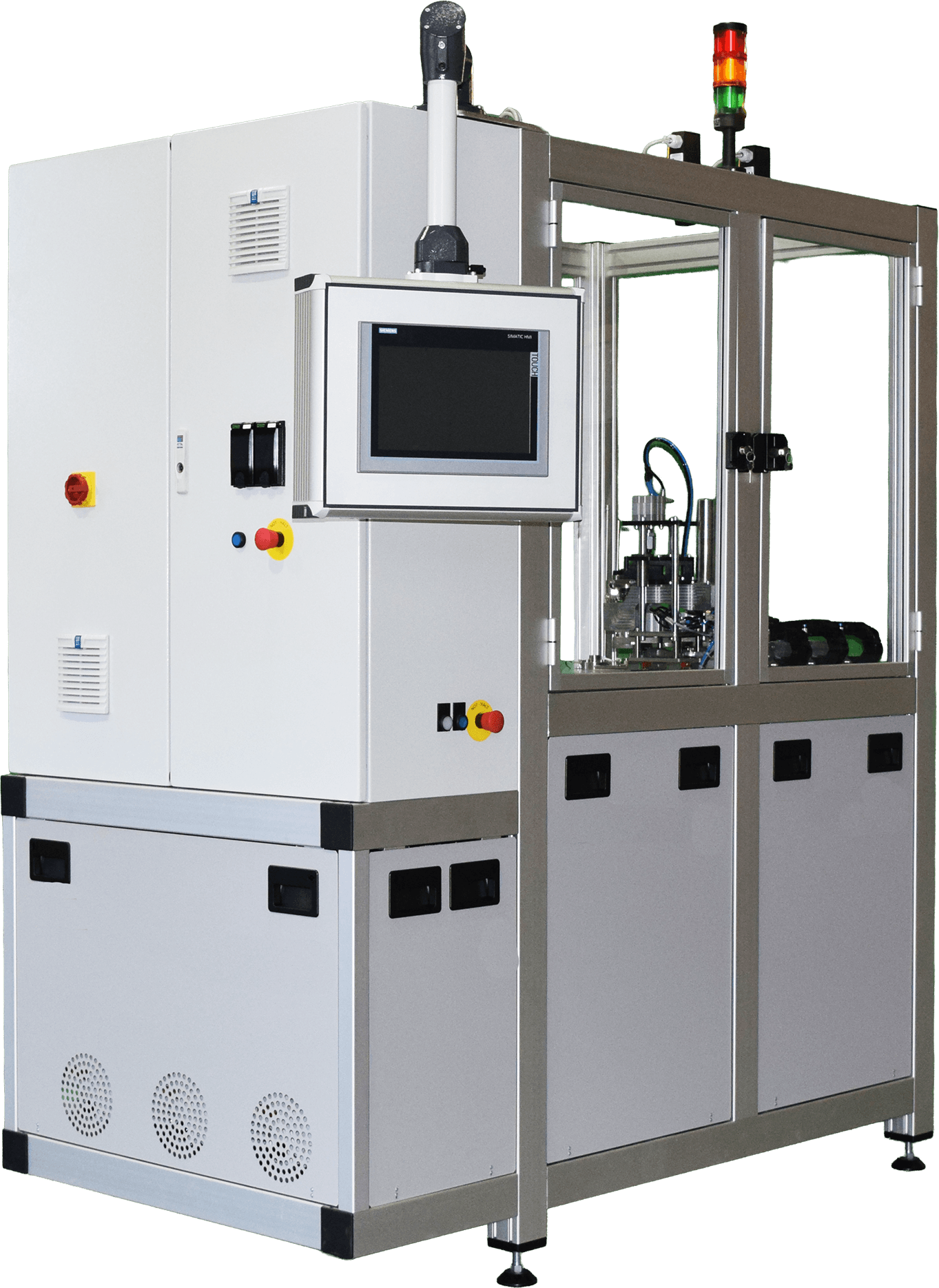

Es wurde eine maßgeschneiderte Heliumdichtheitsprüfanlage realisiert, die unterschiedliche Bauteiltypen vollautomatisch und ohne Umrüstaufwand prüft. Durch die parallele Optimierung der Prüfprozesse wird die anspruchsvolle Taktzeit von nur 8 Sekunden pro Teil bei maximaler Messpräzision und extrem hohen Prüfdrücken prozesssicher eingehalten.
Prüfverfahren
Funktionsprüfung sowie Überprüfung der Sitzdichtheit
Prüfmedium
Helium (Feinlecksuche)
Prüfdruck
95 bar und 140 Bar (Dichtheit) 160 +/- 10 Bar (Funktion)
Handhabung
komplett rüstfreier betrieb bei variantenwechsel
Grenzleckraten
1x 10-5 mbar x l/s bei 95 bar Heliumdruck 5x 10-5 mbar x l/s bei 140 bar Heliumdruck
Bauteiltypen

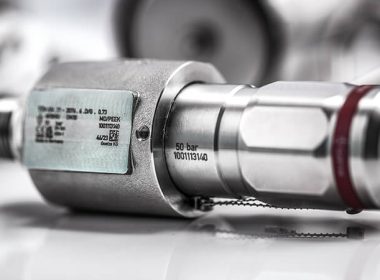

Verschiedene Varianten des Sicherheitsventils
Taktzeit
8 Sekunden pro Bauteil
Eingesetzte Prüfverfahren
Diese Verfahren wurden für diese Anlage kombiniert und sind je nach Anforderung auch einzeln einsetzbar.
Dichtheitsprüfung
Erkennung kleinster Leckagen mit hochsensiblen Messverfahren zur Sicherstellung von Dichtheit und Funktion.
Typische Anwendungen:
- bei geschlossenen Systemen
- bei sicherheitsrelevanten Bauteilen
- bei hohen Anforderungen an Dichtheit
10 -10 mbar*ltr/sec
Leckage
Funktionsprüfung
Typische Anwendungen:
- zur Verifikation der spezifizierten Funktionalität
- bei der Qualitätssicherung in Produktion und End-of-Line-Prüfung
- zur Überprüfung elektrischer, mechanischer oder mechatronischer Funktionen
- bei der Validierung von Baugruppen und kompletten Systemen
- zur Erkennung von Funktionsfehlern vor Auslieferung oder Inbetriebnahme
